Tektronix泰克 TDS7404B 数字荧光示波器

TDS7404B信号完整性、时基误差和时间分析。

  • TDS7404B
  • 泰克
  • 0512-68050516
  • 18914031336
  • 1931048209
  • 可销售  可租赁  可维修  可回收

222 副本

高达7.25 GHz 的有效模拟带宽和低至43 ps 的上升时间(20% 80%)
波形捕获速率每秒超过400,000 个,独一无二的DPX?信号采集技术
最大实时取样速率20 GS/s
高超的时间变化量(Delta-time)精度可提高关键时序测量的置信度
强大的触发功能,可快速检测相关故障
4.25 Gb/s 的通信模板测试速率
可从速度高达3.125 Gb/s 的串行数据流恢复时钟
长达64 MB 的记录长度和可快速浏览长记录的MultiViewZoom 功能
配备有实现高保真度连接所需的TekConnect 接口
传统式直接控制、触感显示器或鼠标导航
OpenChoice? Windows 2000可提供内置的联网和分析功能
XGA 1024x768 显示屏

泰克Tektronix TDS7404B示波器参数说明:

·采样率:20GSa/s (1Ch), 10GSa/s (2ch), 5GSa/s (3-4ch)

·记录长度:4Mb (1ch), 2Mb (2ch), 1Mb (4ch)

·垂直灵敏度:2mV/div to 1V/div

·带宽:4GHz

·通道数:4

·垂直分辨率:8-Bit (>11-Bit with averaging)

·时基线:50ps to 10s/div

·能够交、直流输入耦合

·输入阻抗:50Ohms



泰克TDS7404B数字示波器应用:

信号完整性、时基误差和时间分析

验证、调试和表征复杂的设计

设计开发和测试的依从的串行数据流到4.25Gb /秒



泰克TDS7404B数字示波器重点:

到64长,记录中缩放快速导航的长记录

强大的触发功能,为快速检测

时钟恢复从串行数据流到3.125Gb /秒

TekConnect高保真接口连接

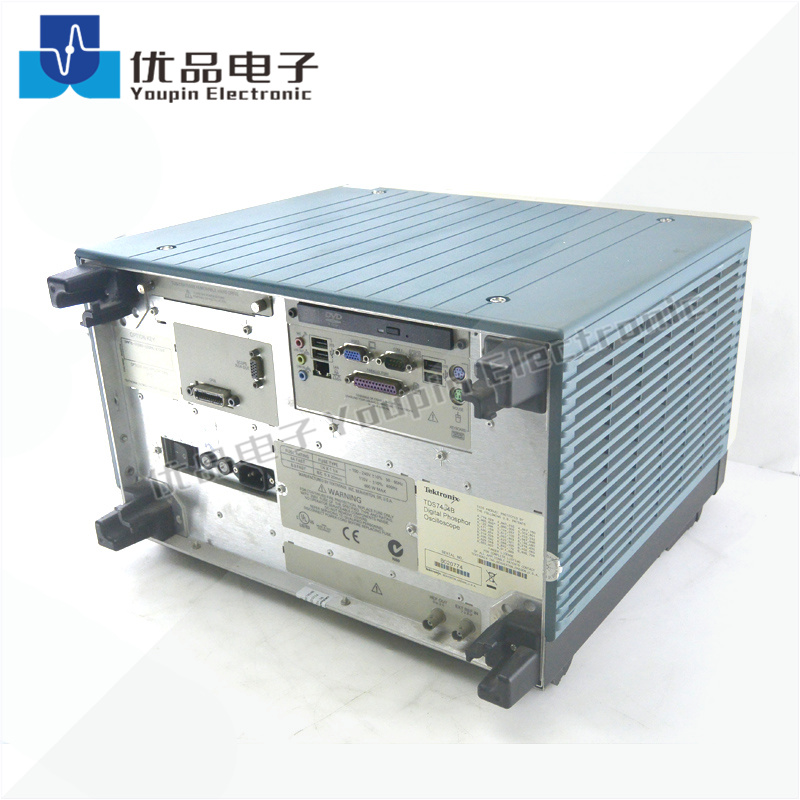

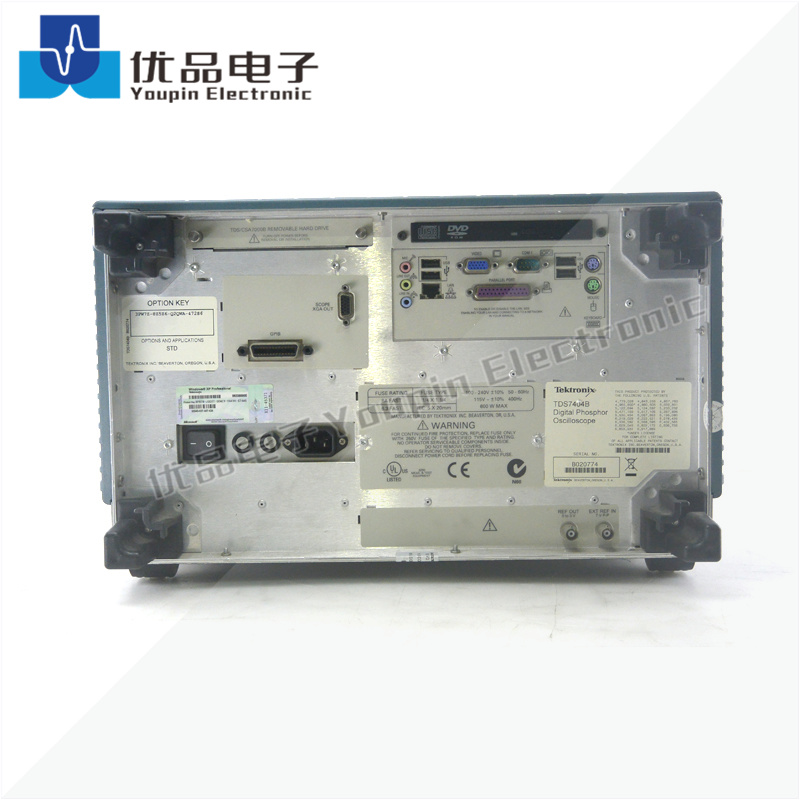

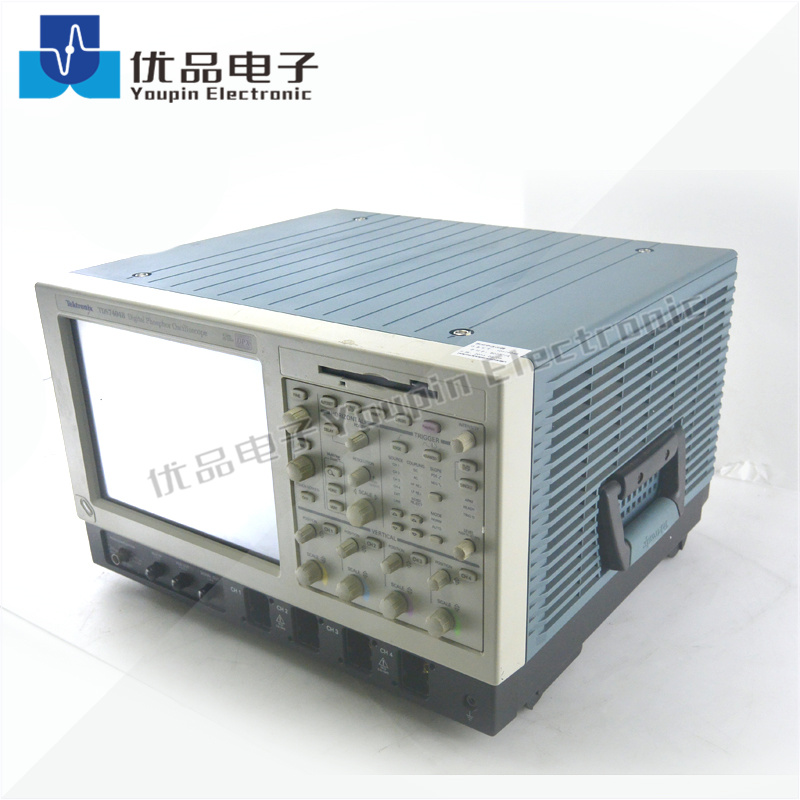

Tek TDS7404B -01Tek TDS7404B -02Tek TDS7404B -03Tek TDS7404B -04
