Tektronix泰克 DPO4104 数字示波器

DPO4104数字荧光示波器:轻松调试,不再困难。

  • DPO4104
  • Tektronix泰克
  • 0512-68050516
  • 18914031336
  • 1931048209
  • 可销售  可租赁  可维修  可回收
  • 1 GHz, 500, 350 MHz 带宽

  • 2 通道和4 通道型号

  • 在所有通道上提供高达5 GS/s的取样速率

  • 在所有通道上提供10 M 样点记录长度

  • 35,000 wfms/s 的最大波形捕获速率

  • Wave Inspector® 控制功能提供了前所未有的波形分析效率

  • I2C, SPI, CAN, LIN, FlexRay 和 RS-232/422/485/UART 串行触发和分析选项

  • 10.4 in. 英寸 (264 毫米) XGA 彩色显示器

  • 体积小,重量轻厚仅5.4 英寸(137 毫米),重仅11 磅(5 公斤)

  • 前面板上USB 和CompactFlash,快捷简便地存储数据

  • 内置以太网端口

  • 即插即用连接能力和分析软件解决方案

  • USB 2.0设备端口,使用USBTMC软件通过PC 直接控制示波器

  • 整套的高级触发功能

  • e*Scope® 远程查看和控制软件

  • 能够与泰克逻辑分析仪互操作

  • TekVPITM探头接口,支持有源探头、差分探头和电流探头,自动定标和确定工程单位

  • HDTV 和自定义视频触发选项

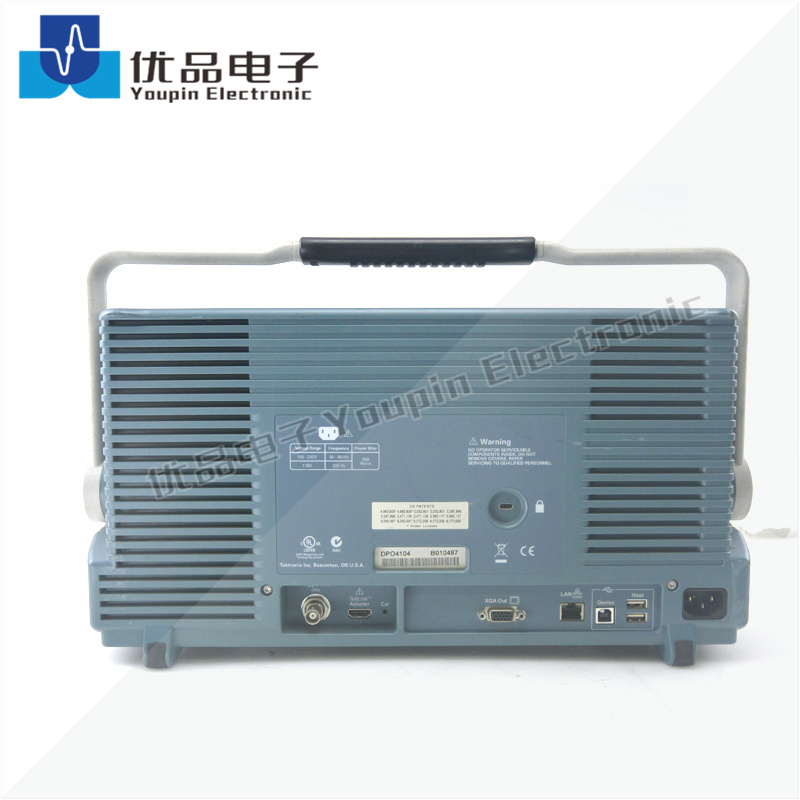

Tek DPO4104 -01 Tek DPO4104 -02 Tek DPO4104 -03 Tek DPO4104 -04

触发系统

主要触发模式-自动触发, 正常触发和单次触发。
触发耦合- DC, HF 抑制(衰减>50 kHz),LF抑制(衰减触发释抑范围- 20 ns - 8 s。

灵敏度
内部DC 耦合- DC - 50 MHz 时0.4 div,在额定带宽时提高到1 div。
外部(辅助输入)-DC - 50 MHz 时200 mV,在250 MHz 时提高到500 mV。

触发电平范围
任意通道-从屏幕中心± 8 格。
外部(辅助输入)-± 8 V。


采集模式
取样-采集取样值。
峰值检测- 在所有扫描速度下捕获最窄200 ps 的毛刺。
平均- 平均中可以包括2 - 512 个波形。
包络-最小-最大包络中体现了多次采集中的峰值检测数据。
Hi-Res -实时矩形波串平均降低了随机噪声,提高了分辨率。
滚动模式-在小于等于40 ms/div的扫描速度时,在屏幕中从右到左滚动波形。

触发模式
边沿-任何通道或前面板辅助输入上的正或负斜率。耦合包括DC, AC, 噪声抑制, 高频抑制和低频抑制。
脉宽-在>、矮脉冲-当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。
逻辑-在通道的任何逻辑码型变成假时或在指定时间内保持为真时触发采集。可以使用任何输入作为时钟,寻找时钟边沿上的码型。四条输入通道指定的码型(AND, OR, NAND, NOR)定义为高、低或无所谓。


建立时间/保持时间-当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发。
上升/下降时间-在脉冲边沿速率快于或慢于指定值时触发采集。斜率可以是正、负或正负任意。
视频-NTSC, PAL和SECAM视频信号所有行、奇数、偶数或所有场上触发。
I2C (可选)-在高达3.4 Mb/s 的I2C 总线上的开始, 重复开始, 停止, ACK丢失, 地址(7 位或10 位), 数据或地址和数据上触发采集。


扩展视频(选配)- 触发480p/60,576p/50, 720p/30, 720p/50, 720p/60, 875i/60,1080i/50, 1080i/60, 1080p/24, 1080p/24sF,1080p/25, 1080p/30, 1080p/50,1080p/60和自定义双电平和三电平同步视频标准。
SPI (可选)-在高达10.0 Mb/s 的SPI 总线(仅适用于4 通道型号)上的SS, MOSI,MISO 或MOSI 和MISO 上触发采集。
CAN (可选)-在高达1 Mb/s的CAN信号上的帧开始、帧类型(数据, 远程, 错误, 过载), 识别符(标准或扩展), 数据, 标识符和数据, 帧尾或ACK丢失时触发采集。可以进一步指定数据,在≤, , ≥或 ≠特定数据值时触发采集。用户可以调节的样点在默认状态下设为50%。
RS-232/422/485/UART(可选)-在Tx开始位, Rx 开始位, Tx 包尾, Rx 包尾, Tx 数据, Rx 数据上触发。
触发时间延迟- 4 ns - 8 s。
触发事件延迟- 1 - 9,999,999 个事件。


波形测量
光标-波形和屏幕。
自动测量- 25 种, 其中一次可以在屏幕上显示最多4种测量功能。测量包括周期,频率, 延迟, 上升时间, 下降时间, 正占空比, 负占空比, 正脉宽, 负脉宽, 突发宽度,相位, 正过冲, 负过冲, 峰峰值, 幅度, 高,值低值, 最大值, 最小值, 平均值, 周期平均值, RMS, 周期RMS, 面积和周期面积。
测量统计-平均值, 最小值, 最大值, 标准偏差。
参考电平-可以用百分比或单位指定用户可定义的自动测量参考电平。
选通-使用屏幕或波形光标隔离要测量的采集内部发生的特定情况。


波形数学运算
代数运算-波形加, 减, 乘, 除。
数学函数-积分, 微分, FFT。
FFT-频谱幅度。把FFT垂直标度设为线性RMS或dBV RMS,把FFT窗口设为矩形, Hamming, Hanning 或Blackman-Harris。
高级数学运算-定义全面的代数表达式,包括波形、数学函数、标量、最多两个用户可调节的变量及参数测量结果,如(Intg(Ch1- Mean(Ch1)) x 1.414 c VAR1)。


软件
National Instruments SignalExpress泰克版-为DPO4000系列优化的全面交互式测量软件环境,可以使用直观的拖放用户界面,立即采集、生成、分析、比较、导入和保存测量数据和信号,而不要求任何编程。软件中为采集、控制、查看和导出实时信号数据提供了标准
DPO4000系列支持。专业版30天试用期,提供了额外的信号处理、高级分析、混合信号、扫描、极限测试和用户定义的步骤等功能。订购SIGEXPTE,获得永久的专业版功能。

OpenChoice® Desktop -通过USB 或LAN 在Windows PC 和DPO4000 系列之间快速简便地通信。传送和保存设置、波形、测量和屏幕图。
IVI驱动程序-为常用应用提供标准仪器编程接口,如LabVIEW、LabWindows/CVI、Microsoft .NET 和MATLAB。

显示器特点
显示器类型- 10.4 英寸(264 毫米)液晶TFT 彩色显示器。
显示器分辨率- 1024 水平 x 768 垂直像素 (XGA)。
波形显示样式-矢量, 点, 可变余辉, 无限余辉。


输入/ 输出端口
CompactFlash 驱动器-前面板接入(类型1)。
USB 2.0全速Host端口-支持USB海量存储设备和打印机。在后面板上提供了两个端口,在前面板上提供了一个端口。
USB 2.0高速设备端口-后面板连接器可以使用TEK-USB-488 通过USBTMC 或GPIB 控制示波器。
LAN 端口- RJ-45 连接器, 支持10/100Base-T。
XGA 视频端口- DB-15 母头连接器, 在外部监视器或投影仪上连接显示示波器画面。
辅助输入-前面板BNC 连接器。输入阻抗1兆欧。最大输入250 VRMS,峰值≤±400 V。
探头补偿器输出-前面板针脚。幅度2.5 V。频率1 kHz。
触发输出-后面板BNC 连接器,在示波器触发采集时提供了正极脉冲。
Kensington 锁-后面板安全槽连接到标准Kensington 锁上。


电源
电源电压- 100 - 240 V ± 10%
电源频率- 47 - 66 Hz (90 - 264 V),360 - 440 Hz (100 - 132 V)。
功耗- 250 W 最大值。


  • 嵌入式设计和调试

  • 考察瞬态现象

  • 电源测量

  • 视频设计和调试

  • 频谱分析

  • 汽车电子设计和调试

  • 制造测试和质量控制

  • 机电产品设计和分析

  • 生物医学产品研制

  • 工业控制
