Tektronix泰克 TDS7404数字荧光示波器

  • TDS7404

  • Tektronix泰克

  • 0512-68050516

  • 18914031336

  • 1931048209

  • 可销售  可租赁  可维修  可回收

状态:
  • 高达7.25 GHz 的有效模拟带宽和低至43 ps 的上升时间(20% 至80%)

  • 波形捕获速率每秒超过400,000 个,独一无二的DPX®信号采集技术

  • 最大实时取样速率20 GS/s

  • 高超的时间变化量(Delta-time)精度可提高关键时序测量的置信度

  • 强大的触发功能,可快速检测相关故障

  • 达4.25 Gb/s 的通信模板测试速率

  • 可从速度高达3.125 Gb/s 的串行数据流恢复时钟

  • 长达64 MB 的记录长度和可快速浏览长记录的MultiViewZoom™ 功能

  • 配备有实现高保真度连接所需的TekConnect® 接口

  • 传统式直接控制、触感显示器或鼠标导航

  • OpenChoice® 和Windows 2000可提供内置的联网和分析功能

  • XGA 1024x768 显示屏


垂直的 系统

 TDS7054TDS7104TDS7154BTDS7254BTDS7404BTDS7704B
输入通道444444
硬件模式带宽(- 3 dB)500兆赫1千兆赫1.5 GHz*12.5 GHz*14 GHz*17.25 GHz*1 (典型), 7GHz*1 保证
日出时间10%到90% (典型)800 ps400 ps200 ps130 ps100 ps62 ps
日出时间20%到80% (典型)

135 ps83 ps72 ps43 ps
DC获取准确性1%± (2% + (被抵销的2% ×))±2.5% + (被抵销的2% ×)

*1 在≥10 mV/div。

垂直的系统(继续)

 TDS7054/TDS7104TDS7154B/TDS7254B/TDS7404B/TDS7704B
硬件带宽极限250兆赫或20兆赫要求TCA-1兆欧
输入联结AC, DC, GNDDC, GND
输入阻抗1 MΩ ±0.5%或50 Ω ±1%50 Ω ±2.5%
输入敏感性, 1 MΩ1 mV/div到10 V/div--
输入敏感性, 50 Ω1 mV/div到1 V/div2 mV/div到1 V/div
垂直分辨率8位(>11-Bit以平均)8位(>11-Bit以平均)
最大输入电压, 1 MΩ我减税在20 dB/decade到9 V的±150 V猫RMS在200千赫之上--
最大输入电压, 50 Ω5 VRMS与峰顶较少比±30伏特

RMS 为

RMS 为 ≥100 mV/div设置。

并且由TekConnect辅助部件确定

垂距范围1 mV/div到100 mV/div :±1 v2 mV到50 mV/div :±0.5 v
101 mV/div到1 V/div :±10 v50.5 mV到99.5 mV :±0.25 v
1.01 V/div对10 V/div :±100 v100 mV到500 mV :±5 v

505 mV到1 V/div :±2.5 v
频道间的隔离任何二种渠道在相等的垂直的标度 设置≥100 :1在100兆赫和≥30 :1在额定的带宽≥80 :1在1.5千兆赫和≥15 :1在额定的带宽

注: TDS7404B典型的系统带宽与P7240 : 4千兆赫。

注: TDS7404B典型的系统带宽与P7330 : 3.5千兆赫.

注: TDS7704B 典型的系统带宽与P7260 : 6千兆赫

注: TDS7704B典型的 系统带宽与P7350 : 5千兆赫。

注: TDS7704B典型的 系统带宽与P7380 : 7千兆赫。

时间基础系统

 TDS7054/TDS7104TDS7154B/TDS7254B/TDS7404B/TDS7704B
时间基础范围200 ps/div到40 s/div50 ps到10 s/div
时间基础延迟时间范围16 ns到250 s5 ns到250 s
频道间的Deskew范围±25 ns±75 ns
三角洲时间测量准确性± ((0.06/sample率) + (15 ppm ×读书)) RMS± ((0.06/sample率) + (2.5 ppm ×读书)) RMS
触发器焦虑(RMS)8 psRMS (典型)

2 psRMS (典型) (7254B/7154B)

1.5 psRMS (典型) (7404B)

1.2 psRMS (典型) (7704B)

长的期限样品率和延迟时间准确性±15 ppm结束≥1女士间隔时间2.5 ppm在任何≥100女士间隔时间

承购系统

 TDS7054TDS7104TDS7154B/TDS7254B/TDS7404B/TDS7704B
实时样品率
1种渠道(最大)5 GS/s10 GS/s20 GS/s
2种渠道(最大)5 GS/s5 GS/s10 GS/s
3-4种渠道(最大)2.5 GS/s2.5 GS/s5 GS/s
等效时间样品率(最大)250 GS/s250 GS/s1 TS/s
最大记录期每海峡以标准记忆2 M (1CH。), 1 M (2CH。), 500 k (4CH。)4 M (1CH。), 2 M (2CH。), 1 M (4CH。)
用记忆Opt。2M8 M (1CH。), 4 M (2CH。), 2 M (4CH。)
用记忆Opt。3M16 M (1CH。), 8 M (2CH。), 4 M (4CH。)
用记忆Opt。4M

32 M (1CH。), 16 M (2CH。), 8 M (4CH。)
用记忆Opt。5M

64 M (1CH。), 32 M (2CH。), 16 M (4CH。)

最长持续时间在最高的实时决议(1CH)

 TDS7054TDS7104TDS7154B/TDS7254B/TDS7404B/TDS7704B
时间决议(单发)200 ps (5 GS/s)100 ps (10 GS/s)50 ps (20 GS/s)
最长持续时间以标准记忆400 μs200 μs200 μs
最长持续时间用Opt。2M1.6女士800 μs400 μs
最长持续时间用Opt。3M3.2女士1.6女士800 μs
最长持续时间用Opt。4M

1.6女士
最长持续时间用Opt。5M

3.2女士

承购方式

 TDS7054/TDS7104TDS7154B/TDS7254B/TDS7404B/TDS7704B
FastAcq承购由专属DPX承购技术供给动力, FastAcq 优选为对动态信号的少有的事件分析和捕获的仪器
最大FastAcq信号波形捕获率>200,000 wfms或秒>400,000 wfms或秒
信号波形数据库积累提供高度、时间 和计数的三维数组信号波形数据库
样品获取被抽样的价值
峰顶查出捕获使小故障狭窄以所有实时采样率
极小的峰顶查出脉冲宽度≤1 ns400 ps
平均从在平均包括的2到10,000信号波形
信封从2到2x109 在分钟最大信封包括的 信号波形
聘用实时棚车平均减少随机噪声并且增加 决议
FastFrame"承购承购记忆划分了成段; 最大触发器 率>265,000信号波形每秒。 到达时间记录以每个事件

触发器系统

 TDS7054TDS7104TDS7154B/TDS7254B/TDS7404B/TDS7704B
敏感性
触发器特征
触发器平实范围
被结合的内部DC0.35 div DC到增加到1 div的50兆赫在500兆赫0.35 div DC到增加到1 div的50兆赫在1千兆赫0.5 div DC到增加到1.5 div的50兆赫在3千兆赫TDS7404B/TDS7704B : 2.7 div在4千兆赫(典型)
外部(辅助输入)400 mV从DC到增加到750 mV的50兆赫在100兆赫250mV从DC到增加到500mV的50兆赫在100兆赫150 mV从DC到增加到500 mV的50兆赫在2.5千兆赫
主要触发器方式自动,正常和唯一
触发器序列扼要,延迟在Time以前,由Events延迟。 所有序列 可能在触发器事件以后包括分开的水平的延迟安置 承购窗口及时
标准触发器类型边缘、小故障、小家畜、宽度、转换时间、暂停、样式、 状态、设定或者举行边缘、小故障、小家畜、宽度、转换时间、暂停、样式、状态、 设定或者举行,窗口-所有除了边缘、样式和状态可以是具有资格的逻辑
与通信相关的触发器(要求选择SM)支持为AMI、HDB3, BnZS, CMI, MLT3和NRZ输入了 通信信号。 在被隔绝的正面之中选择或阴性一,零的 脉冲形式或者眼孔图样如可适用到标准。
连续样式触发器(要求选择ST)

64位连续词在双指定的识别器、位(高,低落, 不关心)或不吉利的东西格式。 触发器在NRZ编码数据由1.25 GBaud决定。
内部±12分裂从屏幕的中心
外部(辅助)±8 v±5 v
线固定在0 V
触发器联结DC, AC (变稀 30千赫), LF Rej (变稀
触发器Holdoff范围250个ns极小值到12 s最大值

时钟恢复系统(选择SM, ST)

 TDS7154B/TDS7254B/TDS7404B/TDS7704B
时钟恢复阶段锁着的圈带宽Fbaud/1600典型
跟踪或承购范围±2%请求的波特
时钟恢复焦虑(典型)0.25%期间+5 psRMS 为PRBS数据样式或4 psRMS 为 重覆“011个”数据样式
输入敏感性为时钟恢复1个分裂pk-pk被显示的信号
输入数据率1.5 Mbaud到3.125 Gbaud
触发器方式

边缘- 正面并且/或者消极 倾斜在任何渠道或面板辅助输入。 联结包括DC、 AC、噪声废弃物、HF废弃物和LF废弃物。

小故障-触发器或废弃物小故障正面,消极,或者任一极性。 极小的小故障 宽度是1.0 ns以200个ps决议(TDS7104/TDS7054)。 极小的小故障宽度 是170 ps (TDS7704B)或225 ps (其他B模型)与重整军备时期的250 ps (B模型)。

宽度- 触发器在宽度正面或消极 脉冲(下来到170 ps在B模型)在或在可选择的 时间限制- 1 ns (TDS7104/TDS7054)或340 ps (B模型)外面内到1 s)。

小家畜 -触发器在横渡一门限,但的脉冲不在再横渡 一个之前横渡第二门限。 任意时间资格。

暂停 -触发器在依然是高,低或者,在指定的时期 ,可选择从1 ns的事件(TDS7104/TDS7054)或340 ps (B模型)到 1 s与200 ps (TDS7104/TDS7054)或100ps (B模型)。

转折 -触发器在脉冲是更加快速或慢慢地比指定的边缘率。 倾斜也许是正面,消极或者二者之一。

设定或举行- 触发器 在侵害设定时间和时钟和数据之间的占用时间 在任何二条输入通道。

样式- 触发器,当样式是 错误或停留真实在指定的时期。 为四条输入通道(并且或者 ,与非,亦不)指定的样式被定义如高,低落或者不关心。

状态 - 渠道(1, 2, 3)的所有逻辑样式由边缘在渠道4计时了。 触发器在上升的或下落的时钟脉冲边沿。

窗口- 触发器在 进入或退出二用户可调整的门限定义的窗口的事件。 事件可以是具有资格的时间或逻辑(仅B模型)

逻辑具有资格的触发器 可适用对小故障、宽度、小家畜、暂停、转折、设定或者举行,窗口 触发器-触发器在指定的事件,只有当用剩余的未使用的 渠道定义的逻辑状态发生(仅B模型)。

触发器 延迟在Time以前- 16 ns (5 ns为B模型)到250 s。

触发器 延迟由Events -1个到10,000,000个事件。

信号波形测量

高度 -高度,高,低,最大,极小,尖峰对尖峰,卑鄙,周期手段, RMS,周期RMS,正面超越,阴性超越。

时间-日出时间,下降时间,正面宽度,消极宽度,正面工宗,消极 工宗,期间,频率,延迟。

组合- 区域,周期 地区,阶段,爆炸宽度。

与直方图相关- 信号波形计数, 命中在箱子,峰顶击中,中点,最大值,极小值,尖峰对尖峰,手段(μ), 标准偏差(σ), μ+1σ, μ+2σ, μ+3σ。

眼睛与样式相关(仅 B模型) -绝种比率(绝对、%和dB),眼睛高度,眼睛 上面,眼睛基地,眼睛宽度,横渡的%,焦虑(峰顶峰顶、RMS和6sigma), 噪声(峰顶峰顶和RMS), S/N比率,周期畸变, Q因素。

信号波形 处理或算术

代数表达式- 定义广泛的 代数表达式包括信号波形、参数测量的标量和结果 即。 (积分式(CH.1意味(CH.1)) × 1.414)。

算术- 增加, 减去,倍增,划分信号波形和标量。

关系- 布尔 对照结果> =,

微积分- 集成, 区分。

频域作用- 鬼巨大 和阶段,真正和虚构的光谱。

垂直的单位- 巨大: 线性, dB, dBm; 阶段: 程度,弧度。

窗口作用- 长方形, 加重平衡, Hanning, Kaiser贝赛尔, Blackman哈里斯,高斯, Flattop2, Tek 指数。

信号波形定义-作为任意算术表示。

显示 特征

显示方式- 液体水晶的活跃矩阵 彩色显示。

显示大小- 对角线: 264毫米(10.4 in.)。

显示 决议-

TDS7104/TDS7054 : 640个水平x 480垂直的映像点。

TDS7154B/TDS7254B/TDS7404B/TDS7704B : 1024个水平x 768垂直的映像点

信号波形样式- 传染媒介, 小点,易变的坚持,无限坚持。

计算机系统 和外围设备

CPU -

TDS7104/TDS7054 : 英特尔Celeron处理器, 850兆赫。

TDS7154B/TDS7254B/TDS7404B/TDS7704B : 英特尔奔腾IV处理器, 2.8 GHz*2

个人计算机系统内存- 1 GB*2.

硬盘驱动器- 40 GB可移动的硬盘驱动器: 后面板或(仅B 模型)面板, (选择FHD)。

软盘驱动器- 1.44 MB 3.5在软盘驱动器: 面板或者(仅B模型)后面板(选择 FHD)

CD-R/W驱动-后面板CD-R/W驱动以CD的创作 软件应用。

老鼠- 拇指包括的轮子模型, USB 接口。

键盘- 包括的微型键盘(适合囊); PS-2接口。 指令119-6633-00为大型键盘; USB接口和 插孔。

*2 可利用的2004年9月。

输入-输出口岸

输出的 探针补偿器-面板BNC连接器,为探针附件 要求探针CalDeskew装置(包括)。 高度200 mV (TDS7104/TDS7054) 或500mV (B模型) ±20%入50 Ω装载,频率1千赫±5%。

模拟信号产品高度-面板BNC连接器,提供 附有3输入的Ch信号的一个缓冲的版本当Ch 3被选择 当触发器来源时。 20 mV/div ±20%到1.8 MΩ装载里, 10 mV/div ±20%到 50 Ω装载里。

模拟信号产品带宽,典型-

TDS7054, TDS7104 : 100兆赫到50 Ω装载里。

TDS7154B/TDS7254B/TDS7404B/TDS7704B : 1千兆赫到50 Ω装载里。

外在时间基础参考- 后面板 BNC连接器,时间基础系统能阶段锁到外部10兆赫参考。

时间基础参考-后面板BNC连接器,接受内部 10兆赫参考振荡器TTL兼容产品。

辅助 输出水平-面板BNC连接器,提供一TTL兼容,极性 可转换的脉冲,当示波器触发器。

并行端口 - IEEE 1284年, DB-25连接器。

音频口岸- 微型 听筒塞孔为立体声话筒输入和立体声线产品。

USB口岸 -当示波器电源是开着时,允许USB键盘和老鼠的 连接或断开。 B模型有2个USB口岸。

键盘端口 - PS-2兼容。

鼠标端口- PS-2兼容。

LAN 口岸-RJ-45连接器、支持10Base-T和100Base-T。

连续端口- DB-9 COM1口岸。

窗口视频端口- 15个别针D次级 连接器在后面板; 连接第二台显示器到用途双重显示器 显示方式。 录影是DDC2B服从

GPIB口岸- IEEE 488.2 标准。

范围视频端口-15个别针D次级连接器在 后面板,录影是IBM XGA兼容在B模型。 连接显示示波器 显示,包括活信号波形在一台外在显示器或放映机。 主要窗口桌面罐头在一台外在显示器也被显示使用 这个口岸。

电源

力量- 100到240 VRMS ±10%, 50/60赫兹; 115 VRMS ±10%, 400赫兹; 猫II,

物理特性Benchtop配置

维度毫米in.
重量公斤磅.
高度27710.9
宽度45517.9
深度42516.75
19.142.0
运输3785

物理特性架装安装配置

维度毫米in.
重量公斤磅.
高度27710.5
宽度50219.75
深度48619.125
18.641
成套工具5.612.25
机械

冷却-必需的清除

 毫米in.
上面0或>760或>3
底部00
左边763
右边763
前面00
后方00
环境

温度-

操作:

0 °C (TDS7104/TDS7054)或+5 °C (B模型)对+50 °C,不包括软盘和 CD-R/W驱动

+10 °C对+45 °C,包括软盘和光盘驱动器。

非操作: -22 °C到+60 °C。

湿气-

操作: 20%到90% 相对湿度以一个最大湿球温度+29 °C在或在 +50 °C以下,不能冷凝。 上限被减税到25%相对湿度在+50 °C。

非操作: 没有磁盘在软盘驱动器。 20%到90%相对湿度以一个 最大湿球温度+29 °C在或在+60 °C以下,不能冷凝。 上限被减税到20%相对湿度在+60 °C。

高度 -

操作: 10,000英尺。 (3,048 m)。

非操作: 40,000英尺。 (12,190 m)。

任意振动-

操作: 0.000125 G2/Hz 从5到350赫兹, -3 dB/octave从350到500赫兹, 0.0000876 G2/Hz 在500赫兹。 0.24 G的整体水平RMS.

非操作: 0.0175 G2/Hz 从5到100赫兹, -3 dB/octave从100到200赫兹, 0.00875 G2/Hz 从200到350赫兹, -3 dB/octave从350到500赫兹, 0.006132 G2/Hz 在500赫兹。 整体水平的2.28 GRMS.

电磁兼容性- 89/336/EEC.

安全- UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1。


应用

  • 信号完整性、抖动和时序分析

  • 高精设计的检测、调试和鉴定

  • 速率达4.25 Gb/s 串行数据流产品的设计开发及一致性测试

  • 电信、数据通信及存储局域网设备调试和高速背板设计

  • 频谱分析

  • 瞬态现象的探究

高超的测量保真度*无与伦比的分析功能*无往不克的通用性

TDS7000B 系列以其独特的风采崭露头角,以其高超的测量保真度、无与伦比的分析功能和无往不克的通用性独占当代先进示波器之鳌头,大大简化并加快了速度快且复杂之系统的设计工作。对于那些从事尖端电子设计的验证、鉴定和调试工作的设计人员而言,该系列示波器是业界至今最佳的解决方案,因为它的出现,一举克服了他们面临的信号完整性挑战。

该系列示波器可提供高达7.25 GHz(典型值)的有效模拟带宽、直至43 ps 的上升时间(20% 至80%)和20 GS/s 的最大实时取样速率,所捕获到的关键性事件,细节俱在,得来全不费功夫。

一枝独秀的DPX® 信号采集技术,可使波形捕获速度高达每秒400,000 个,可在几秒或几分钟内,而不是几个小时或几天,迅速发现罕见的毛刺。创新性的软件解决方案可为高级分析和一致性测试提供所需领域的专业化功能,而OpenChoice® 体系结构则可使用户通过这一能力将其专业知识与之结合,用以轻松地编写定制程序,或使用流行商业软件。直观的图形用户界面可为熟练的用户提供高精能力,而偶尔使用示波器的用户,也能一望而知各项控制的功用,毫无眼花缭乱之感。

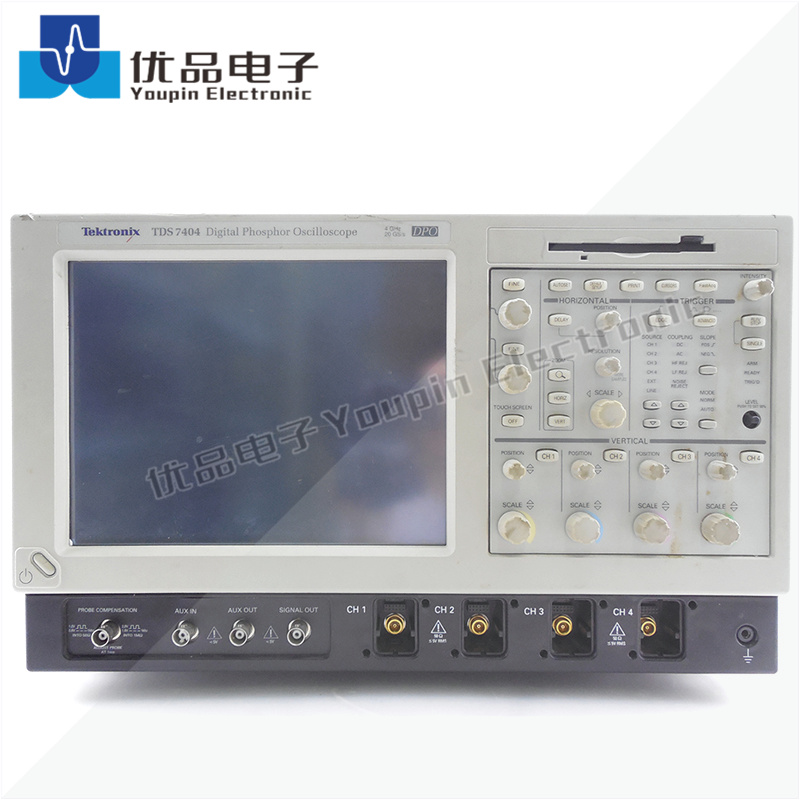

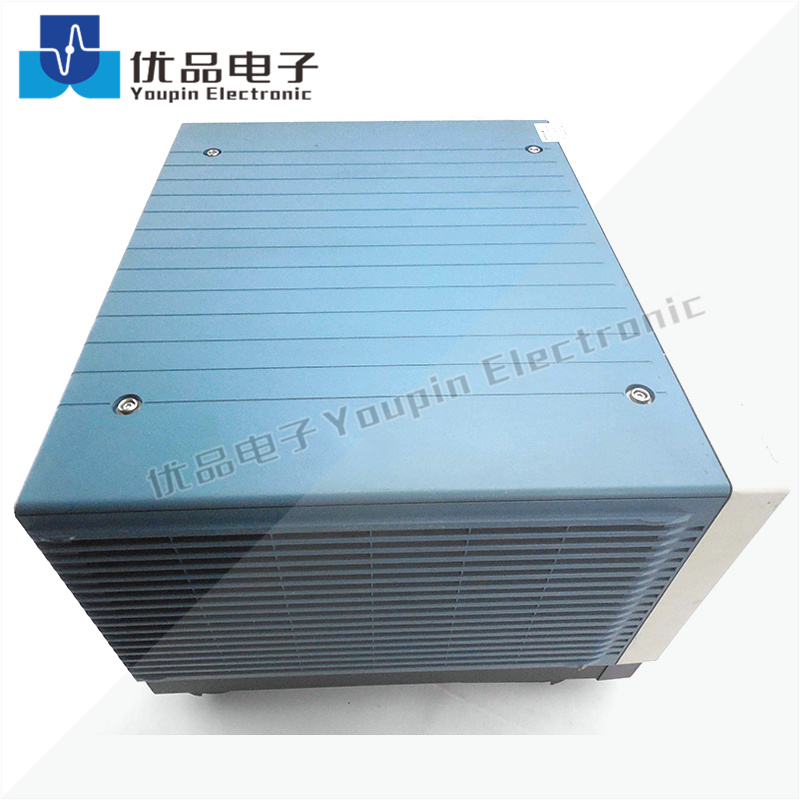

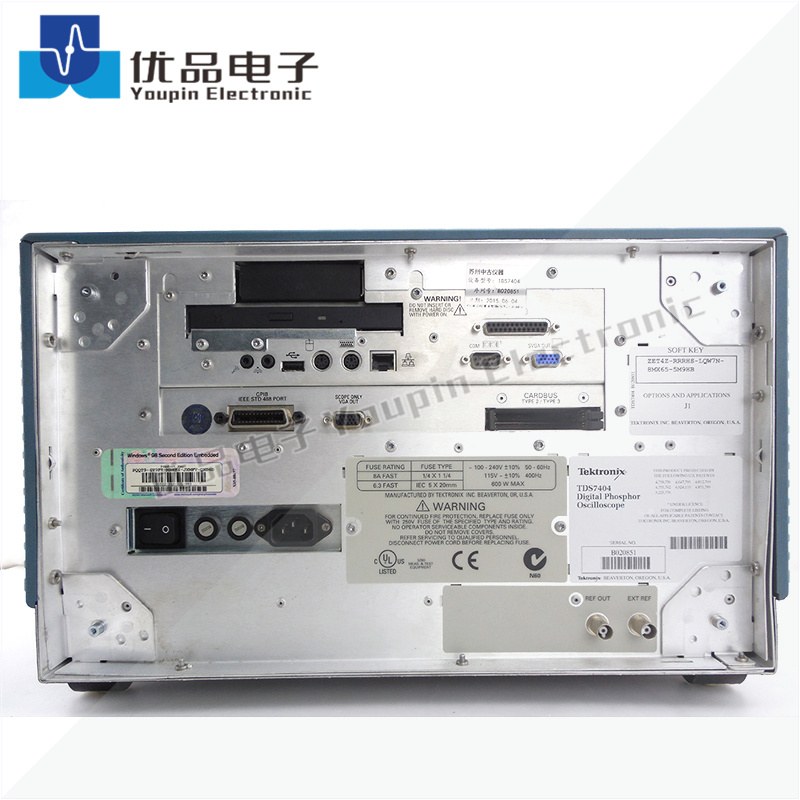

Tek TDS7404 -01Tek TDS7404 -02Tek TDS7404 -03Tek TDS7404 -04
