系统集成
System integration
      VMNA系统基于高速固态射频开关矩阵(100MHz-8GHz),将2端口矢量网络分析仪实时扩展为8端口或16端口的矢量网络分析测试系统。由于系统具有极高的射频切换及扫描测量的速度,能使所有16个端口的操作员都感觉像是在实时独占使用一台2端口矢量网络分析仪,因此,该系统被称为“虚拟多端口网络分析测试系统”,即VMNA。
      VMNA系统最多可以同时测量16个单端口器件的反射参数,或者8个双端口器件的全端口参数(反射和传输),特别适合于射频器件的大批量生产测试,例如,手机天线、滤波器或其他多端口射频器件。
VMNA系统已被用于全球最知名手机的天线批量生产测试。
在多达48个端口上进行测量

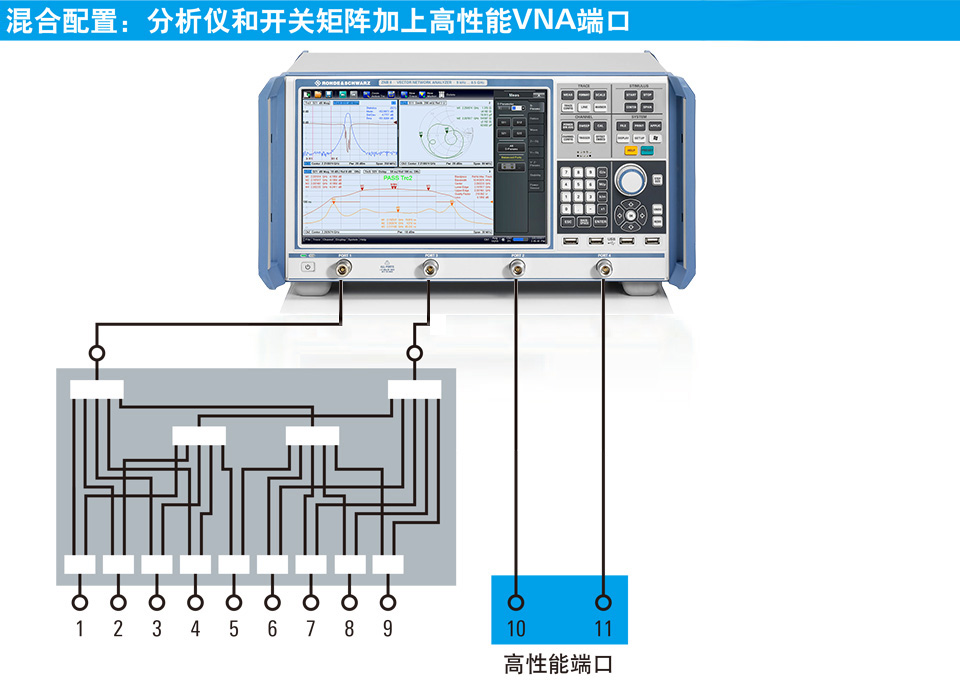

      现代通讯设备所使用的组件,诸如智能手机和平板电脑的前端模块,支持越来越多的频段以及WLAN、Bluetooth和GPS等附加功能。因此,这些模块RF端口的数量也在大幅增加,不仅仅因为差分器件的使用。R&S ZNB结合开关矩阵可为多达48个端口的模块的复杂测量提供综合解决方案。罗德与施瓦茨公司的开关矩阵采用全纵横交叉,可测量多端口DUT的所有S参数。

只需按下按钮就可轻松进行配置

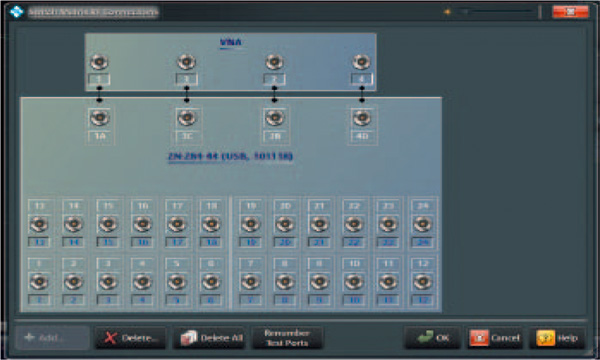

         R&S ZNB通过LAN、USB或者专用数字接口控制开关矩阵。例如,R&S ZNB四端口机型能够将每个都具有2个输入端口和24个输出端口的2个开关矩阵相结合,来测量具有多达48个端口的DUT的特性。一旦连接矩阵,R&S ZNB就会自动检测矩阵类型并分配测试端口,这样用户可以立刻开始进行测量。S参数、波量和波量比可以直接在R&S ZNB用户界面上选择和显示,无需额外的软件或宏来配置和控制设置或测量。
