罗德与施瓦茨 矢量网络分析仪 R&S ZVB 8G 2端口

R&S ZVB8矢量网络分析仪适用于无源器件和有源器件的通用测量!

  • ZVB8
  • 罗德与施瓦茨
  • ZVB8
  • 0512-68050516
  • 18914031336
  • 1931048209
  • 可销售  可租赁  可维修

360截图20151203152050976

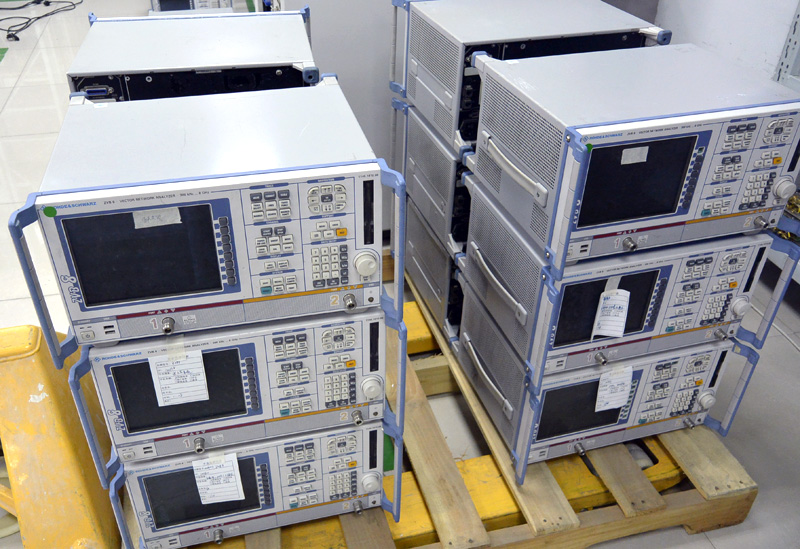

_DSC3030



1 副本

R&S ZVB8矢量网络分析仪适用于无源器件和有源器件的通用测量,它的频率范围有300KHz至8GHz和10 MHz 至20 GHz。R&S ZVB使矢量分析变得更加简单,特别是对于多端口器件和平衡器件的测量而言。由于它那全面的测量功能、出色的技术指标、快速的数据采集传输能力和强大的远程控制能力,使得R&S ZVB成为研发和生成的理想设备。该设备
结构紧凑,重量小于20Kg,尺寸只有44 cm x 23 cm x 35 cm。
崭新的多端口理念

◆ 仪器有 2/3/4个端口
◆ 多端口处理能力
◆ 平衡测试能力
◆ 校准单元,频率高达 24 GHz

突出的指标
◆ 每条轨迹曲线 20001
◆ 动态范围优于 123 dB
◆ 功率扫描范围 50 dB

高速
◆ 测量时间: <4.5 ms 201点,频率扫描模式)
◆ 通道间切换时间: <1 ms
◆ 设置间切换时间: <10 ms
◆ 数据传输时间: <0.7 ms (201点,通过 RSIB)
◆ 可以同步测量多于一个待测件

现代的用户界面
◆ 基于 Windows系统、鼠标操作直观
◆ 热键、软键操作
◆ 大量的通道、轨迹数
◆ 并行设置管理
◆ 操作向导:例如平衡器件测量和校准
◆ 集成的嵌入 /去嵌功能

连接
◆ 兼容传统的设计工具
◆ 轨迹数据在 PCR&S ZVB之间双向传输
◆ 通过 GPIBLAN口远程控制
◆ 数字 I/O接口
◆  USB连接

特征
1)用于优化产能的全面功能
R&S ZVB的新平台采用了基波混频技术, ZVR系列矢网已经采用了该项技术 10年。它的动态范围为 123dB,轨迹噪声小于 0.01dB,测量带宽的范围是 1 Hz 500 kHz。在测量带宽为 500 kHz时, 201点的测量扫描时间小于 8ms
通过分段扫描的方式还可以进一步优化测量时间,分段的数量受限于仪器的内存。每一个频段内的扫描参数 (如频点间隔、测量带宽、源电平 )都可以独立设置以适合待测件的测试。
不同的设置能以文件的形式存贮在硬盘中,与此同时也能加载到仪器的内存中,每个设置代表了一个独立的窗口。在手动模式下,通过鼠标简单的点击下就可以切换不同的设置(设置-切换);在远程控制模式下,通过设置切换可以缩短相当的切换时间。一旦调用这些设置(包括校准数据)就会自动保存在 RAM中,这样就可以在 10ms之内通过 IEC总线迅速地切换不同的设置。由于在数据采集的同时,轨迹数据也在通过 IEC/IEEE总线或 LAN口进行传输,因此 R&S ZVB的数据传输时间也就可以忽略不计了。
基于多源理念的 R&S ZVB允许对测试端口分组。在&ldquo;端口管理器&rdquo;对话框里可以定义进行平行测量的配置。每个端口组可以相对于其他组独立地进行测量,这样所有的组就可以同时并行测量,因而多个待测件或一个待测件的多个端口就可以同时测量了。

2)现代的用户界面
用矢网进行复杂的测量,特别时进行多端口的应用时,需要一个直观易懂的操作界面。 R&S ZVB提供了简单易懂的操作界面,有利于未经培训的或很少使用仪器的用户。尽管它有着很多的测量端口和测量参数、众多的显示图框和轨迹以及全面的功能, R&S ZVB的基本测量任务还是很容易完成的。
即使是那些对网络分析仪很熟悉的用户,也会很欣赏 R&S ZVB的操作界面的。
除了可靠的热键和软键外, R&S ZVB还提供了可以用鼠标选择的下拉菜单选项。鼠标选择的菜单结构和热键 /软键结构的安排完全一样,这样就可以使用这两种方式在同样的位置寻找需要的功能项。
辅助以对话框,还可以方便地管理大量的测试端口、测试参数和测试轨迹。 R&S ZVB的测量向导包括复杂的操作程序,如平衡器件的校准与测量等。对于标准的测量,用户在向导的指引下可以一步一步地设置仪器。
无需进行复杂的菜单变换,仅仅通过几次简单的按键或点击鼠标,就可以迅速地将轨迹配置给特定的图框和通道。
热键组中还提供了一些辅助的功能,如在线帮助、设备硬件信息、当前的配置。前后连贯的在线帮助是软件升级的一部分,它同时有包含了最新的产品信息。
R&S ZVB还有一个非常新颖的 UNDO功能-可以返回到之前的若干部操作,哪怕是将仪器复位了,也同样可以撤销返回。因此,由误操作引起耗时的重新设置已经成为过去。
另外,强大的轨迹数学功能允许所有的轨迹实时地关联合并。编辑的公式可以保存也可以传送到其他设备。

3)全面的校准方法、自动校准
由于每个端口都配有独立的测量接收机和参考接收机, R&S ZVB像它的前代产品一样也提供了所有的校准方法。
R&S ZVB提供了经典的 TOSM校准法(直通、开路、短路、匹配负载),也称为 SOLT法(短路、开路、负载、直通)。除了 TOSM法和多端口校准法之外, R&S ZVB还提供了 7项误差模型校准法,如 TOM (直通、开路、匹配), TRL (直通、反射、线 )TRM (直通、反射、匹配 TNA (直通、网络、衰减 )。其中 TNA法适用于测试夹具的校准。
7项误差模型校准法有很大的优点,它不但减少了校准件的数量,还可以采用一些参数未知的标准件,而得到的校准精度和 TOSM法是相同的。
除了上述的手动校准方法之外,也可以通过电子校准单元进行自动校准,校准时间大约为 20秒。
校准单元 R&S ZV-Z51(上限到 8 GHz)和 ZV-Z52(上限到 24 GHz)可以对 R&S ZVB系列矢网的端口( 14个)进行自动校准。仅仅通过简单的连接加上几步简单的操作就可以完成,而手动校准则需要若干个机械校准件外加上仔细的操作才能完成。
只需半分钟的时间,网络分析仪就可以完成一个完全 4端口校准(系统误差修正),而后可供测量使用。校准单元的接头形式为 N型(阴头)和 3.5mm(阴头 )
R&S 校准单元
名称
型号







校准单元, 8 GHz4 ports型阴头
R&S ZV-Z51


校准单元, 8 GHz4 ports3.5 mm阴头
R&S ZV-Z51


校准单元, 18 GHz2 ports型阴头
R&S ZV-Z52


校准单元, 24 GHz4 ports3.5 mm 型阴头
R&S ZV-Z52


系统兼容性、连接和数据处理
R&S ZVB的数据处理功能强大,可以采用&ldquo;用户自定义数学&rdquo;对话框对在线显示数据进行深入的处理。
测量数据的输出格式可以有不同的种类,有Touchstone,sp文件)Matlabm文件), ASCIIdat文件)等格式;同时也可以将通过软件仿真得到的数据(如Matlab, ADS Touchstone)导入R&S ZVB中,这样就可以在R&S ZVB上对实际测量的结果和软件仿真的结果进行直接对比。
由于内置PC采用了嵌入式Windows XP系统,这样R&S ZVB就能够直接运行控制分析程序,也可以通过LAN 口或IEC/IEEE总线与其他的仪器设备联网。
数字输入/输出信号通过数字I/O接口(用户控制接口)对R&S ZVB和相关外部设备的测量进行同步。

产品手册

矢量网络分析仪R&S ZVB

Name Version Modified Size
矢量网络分析仪R&S ZVB 05 Aug,06 1.20MB产品手册

矢量网络分析仪R&S ZVB

NameVersionModifiedSize矢量网络分析仪R&S ZVB05Aug,061.20MB

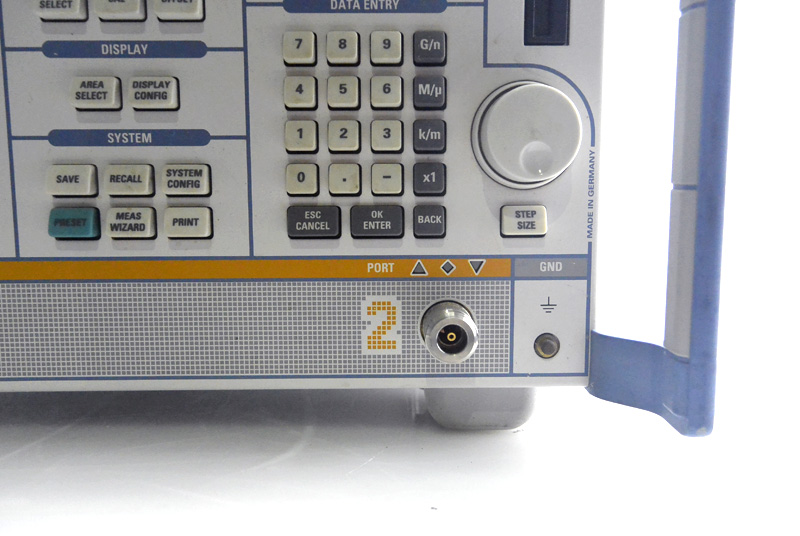

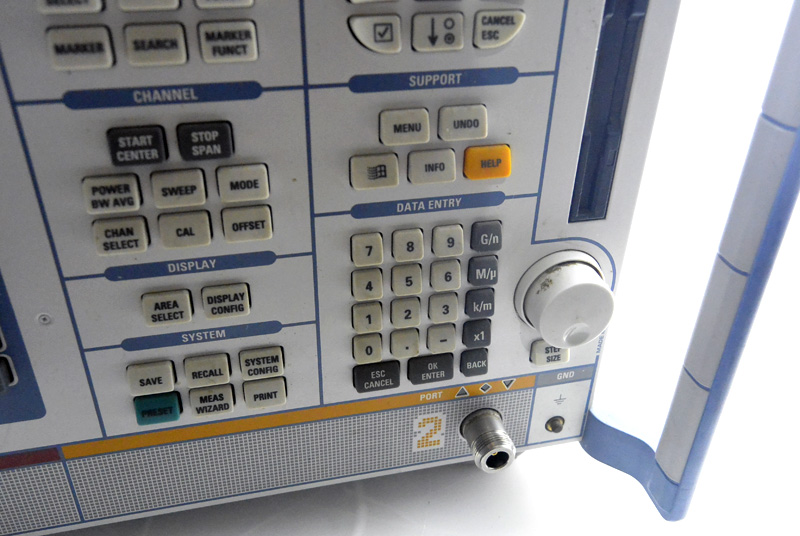

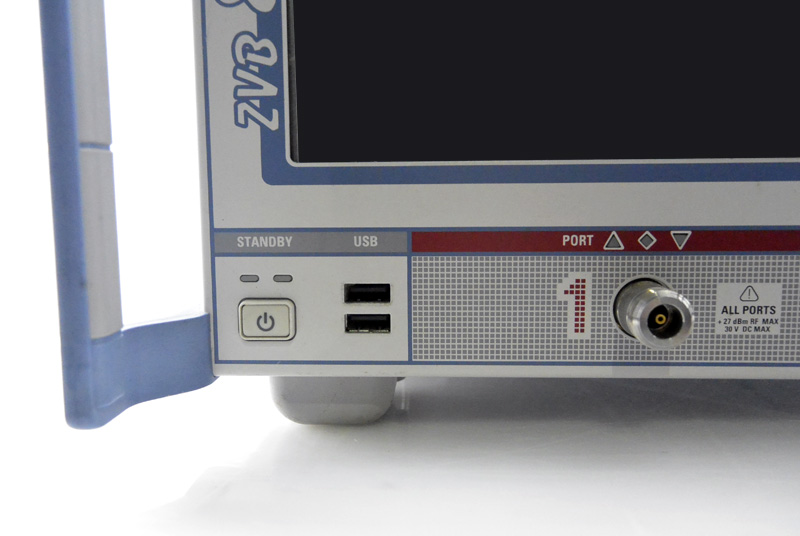

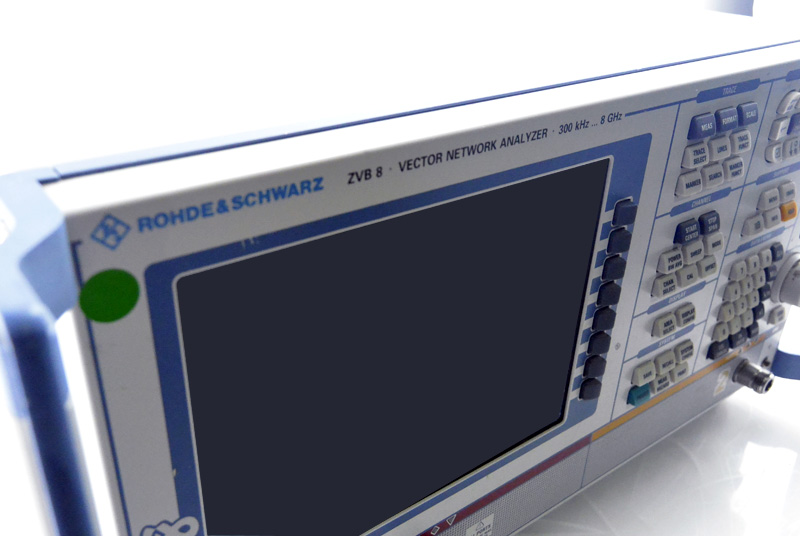

_DSC3033 zvb8-01 zvb8-02 zvb8-03 zvb8-04 _DSC3038 _DSC3039 _DSC3040 _DSC3041
