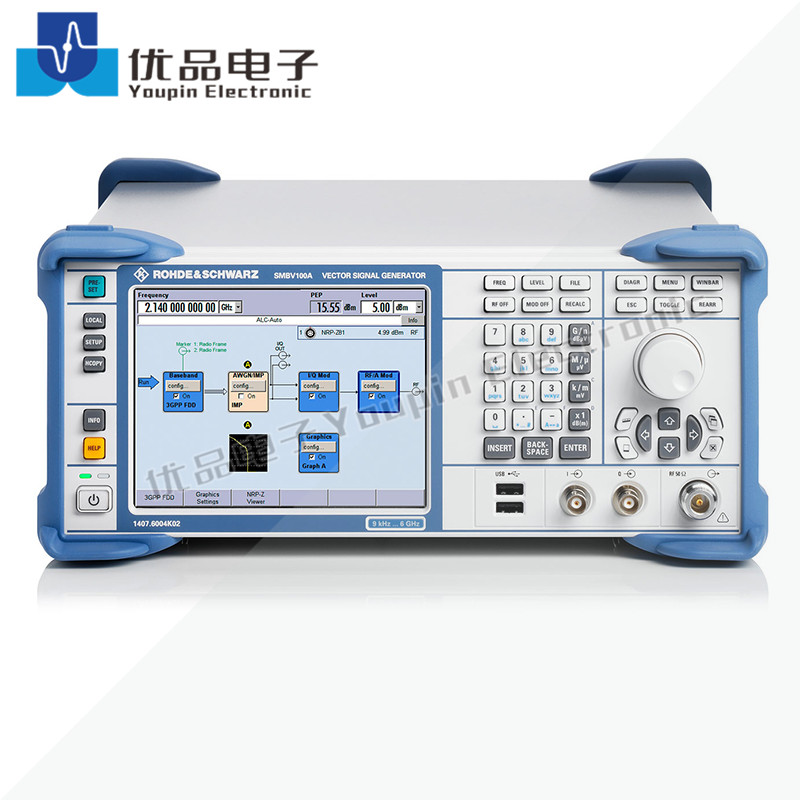

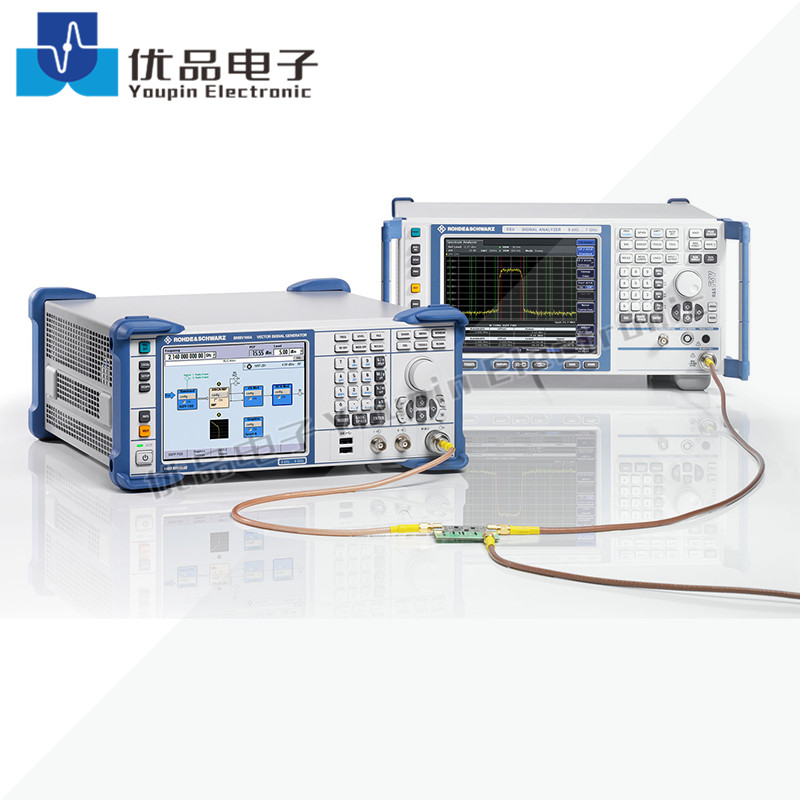

R&S罗德与施瓦茨 SMBV100A矢量信号发生器

R&S SMBV100A 具有卓越的射频性能以及较高的输出电平以及短暂的设置时间。

型号：
SMBV100A
产品品牌：
R&S罗德与施瓦茨
固定电话：：
0512-68050516
联系电话：：
18914031336
联系QQ：：
1931048209
业务范围：：
可销售可租赁可维修可回收

状态：



询价

简介

R&S SMBV100A 具有卓越的射频性能以及较高的输出电平以及短暂的设置时间。与此同时，R&S®SMBV100A 可配备一个内部基带发生器，以便根据多项数字标准（比如 LTE、LTE Advanced、IEEE802.11ac、GNSS）生成信号。 9 kHz 至 6 GHz 的宽频率范围覆盖所有重要的数字调制基带。

主要特点

频率选项介于 9 kHz 至 3.2 GHz/6 GHz
具有实时编码器及任意波形发生器的可选基带发生器，有助于最大程度地增加灵活性
可选基带发生器（只带有 ARB）是节约成本的有效替代方案
支持 3GPP LTE FDD 及 TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、TD-SCDMA、WLAN、WiMAX™ 以及所有其他重要的数字标准
成熟的 GNSS 模拟器（支持 GPS、Glonass、Galileo、BeiDou 以及 QZSS/SBAS）
适用于经济有效的 GNSS 生产测试仪的特殊组件包
在使用内部基带发生器的情况下，射频带宽最高为 160 MHz
I/Q 调制器，具有 528 MHz 射频带宽
为实现高生产吞吐量而优化
适合航空航天和国防应用
得益于简单维修概念，拥有成本很低

频率
范围	R&S®SMBV-B103
	CW 模式	9 kHz 至 3.2 GHz
	I/Q 模式	1 MHz 至 3.2 GHz
	R&S®SMBV-B106
	CW 模式	9 kHz 至 6 GHz
	I/Q 模式	1 MHz 至 6 GHz
设置时间	SCPI 模式，ALC 开启，CW 模式	<3 ms
	SCPI 模式，ALC 开启，I/Q 模式	<5 ms
	SCPI 模式，ALC 状态表	<2.5 ms
	SCPI 模式，ALC 状态 S&H	<7 ms
	列表模式	<1 ms

电平
最大输出功率	1 MHz < f = 6 GHz	>+18 dBm (PEP)
绝对电平误差	200 kHz < f = 3 GHz	<0.5 dB
附加电平误差（ALC 关闭、S&H）	此模式与 I/Q 调制及脉冲调制一起使用。	<0.25 dB
输出阻抗 VSWR（在 50 Ω 系统中）	200 kHz < f = 6 GHz	<1.8
设置时间	SCPI 模式，ALC 开启，CW 模式	<2.5 ms
	SCPI 模式，ALC 开启，I/Q 模式	<5 ms
	SCPI 模式，ALC 状态表	<2.5 ms
	SCPI 模式，ALC 状态 S&H	<7 ms
	列表模式	<1 ms
反向功率	1 MHz < f = 1 GHz	50 W
	1 GHz < f = 2 GHz	25 W
	2 GHz < f = 6 GHz	10 W

频谱纯度
谐波	f > 1 MHz； CW，电平 = 8 dBm	<–30 dBc
非谐波	CW，电平 > –10 dBm，>10 kHz 载波偏移，f = 1500 MHz	<–70 dBc （<–84 dBc 典型值）
SSB 相位噪声	20 kHz 载波偏移，1 Hz 测量带宽，CW
	f = 100 MHz	<–141 dBc （–147 dBc 典型值）
	f = 1 GHz	<–122 dBc （–127 dBc 典型值）
	f = 6 GHz	<–106 dBc （–112 dBc 典型值）
宽带噪声	衰减器模式“自动”，针对电平 > 5 dBm，>10 MHz 载波偏移，1 Hz 测量带宽，CW	<–142 dBc

支持的模拟调制模式
幅度调制		标准
频率/相位调制		标准
最大 FM 偏差	f > 3 GHz	16 MHz
最大 φM	f > 3 GHz	160 rad
脉冲调制		可选，带 R&S®SMBV-K22
开关比		>80 dB
上升/下降时间	10% 至 90% 射频幅度	<20 ns，4 ns（典型值）
最小脉冲宽度	使用可选 R&S®SMBV-K23 脉冲发生器	10 ns

I/Q 调制
支持的系统（带附加选件）	需要 R&S®SMBV-B10 基带发生器	GSM/EDGE/EDGE evolution、3GPP FDD 及 HSPA/HSPA+、TD-SCDMA、CDMA2000®、1×EV-DO、EUTRA/ LTE、WiMAX IEEE 802.16-2004、Cor1-2005、802.16e-2005 及 802.16Rev2/D3、WLAN IEEE 802.11a/b/g/n/ac、NFC A/B/F、 Bluetooth®、GPS、Glonass、Galileo、HD Radio™3)、XM Radio, Sirius Radio、FM 立体声 / RDS、DAB / T-DMB、DVB-H/DVB-T、Tetra 第 2 版、多载波 CW
实时自定义数字调制	需要 R&S®SMBV-B10 基带发生器	ASK, FSK, BPSK, QPSK, QPSK 45° 偏置, OQPSK, p/4-QPSK, p/2-DBPSK, p/4-DQPSK, p/8-D8PSK, 8PSK, 8PSK EDGE, 16QAM, 32QAM, 64QAM, 256QAM, 1024QAM
I/Q 调制器带宽	内部	60 MHz、120 MHz 或 160 MHz，取决于基带选件
	外部	>500 MHz
最大波形长度		32 Msample
	带 R&S®SMBV-K511 选件	256 Msample
	带 R&S®SMBV-K512 选件	1 Gsample
DAC 分辨率
ACLR	WCDMA 3GPP FDD，TM 1/64	69 dBc（典型值）
EVM	WCDMA 3GPP FDD，TM 1/64	0.4%（测量值）
	WLAN IEEE 802.11 ac，160 MHz	0.44%（测量值）
	EUTRA/LTE	0.4%（测量值）

连接性
远程控制		IEC/IEEE、以太网 (LAN)、USB
外围设备		USB 2.0

2) PEP = 峰值包络功率。

3) HD RadioTM 是 iBiquity Digital Corp. 的专有商标。
