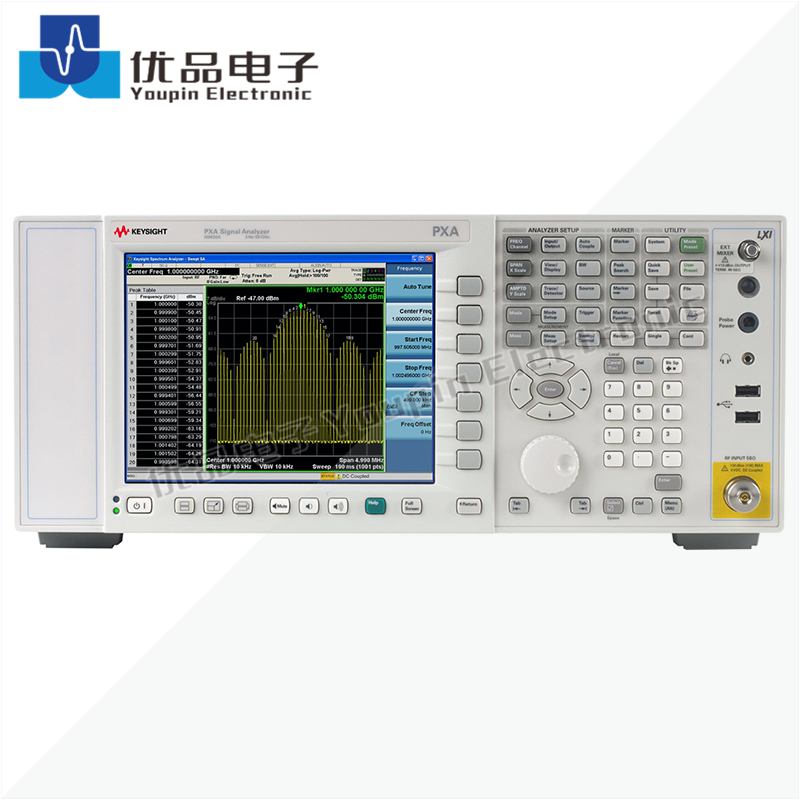

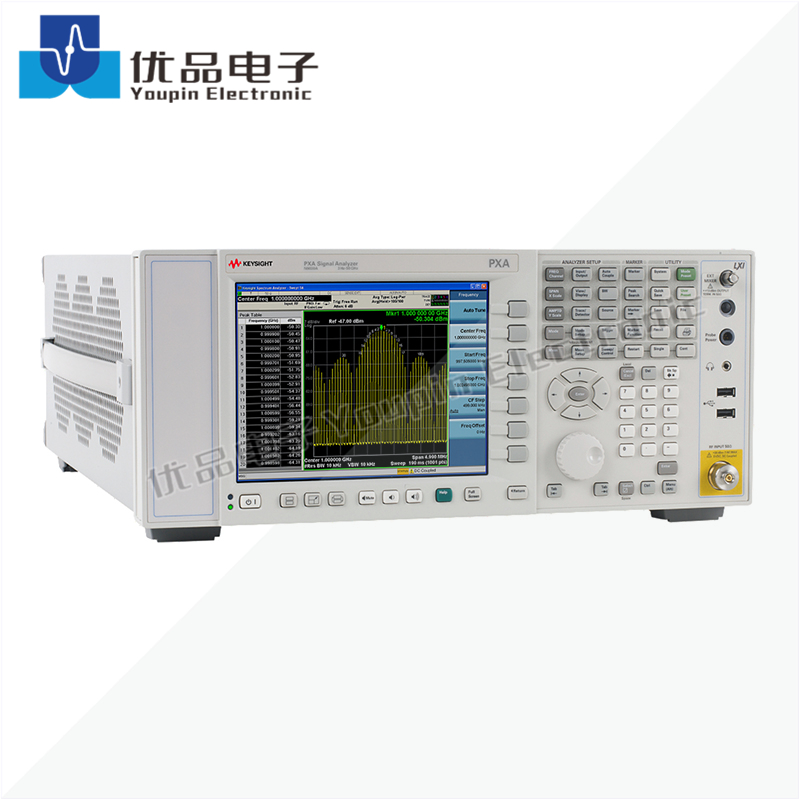

Keysight是德科技 N9030A PXA信号分析仪

  • N9030A
  • Keysight是德科技
  • 0512-68050516
  • 18914031336
  • 1931048209
  • 可销售  可租赁  可维修


PXA 信号分析仪是 Keysight(原Agilent) X 系列中具有最高性能的成员,是当前性能信号分析仪的更新换代产品。它具有高达 50 GHz 的频率范围、可选的测量功能和出色的硬件可扩展性,能够确保在当前和未来灵活地进行配置。PXA 具有先进的性能、灵活性、功能和可扩展性,可使您得心应手地处理航空航天、国防、商业通信等行业中要求苛刻的应用。

规格

Keysight(原Agilent) N9030A PXA 信号分析仪功能
•3 Hz ~ 3.6、8.4、13.6、26.5、43、44 或 50 GHz;高达 50 GHz 的内部前置放大器选件
•10 MHz(标准),25、40 或 160 MHz 分析带宽
•利用是德(原安捷伦)智能谐波混频器轻松将测试频率扩展至 110 GHz

Keysight(原Agilent) N9030A PXA 信号分析仪性能
•±0.19 dB 绝对幅度精度
•+22 dBm 三阶截获(TOI)
•利用前置放大器和本底噪声扩展可生成 -172 dBm 显示平均噪声电平(DANL)
•-83 dB (-88 dB 额定值)W-CDMA ACLR 动态范围(启动噪声校正功能)
测量应用和软件
•PXA 支持 25 种以上测量应用,包括蜂窝通信、无线连通性、数字视频和通用。 查看测量应用软件的完整列表
•PXA 内部运行的软件可执行 70 多种信号格式的先进信号分析。 89600 VSA 软件
•用于通用数据分析、显示和自动测量的 MATLAB 数据分析软件。用于 X 系列的 MATLAB 软件
•标配包括是德(原安捷伦)功率套件一键式功率测量
自动测试和通信接口
•符合 LXI C 类标准,并支持 SCPI 和 IVI-COM

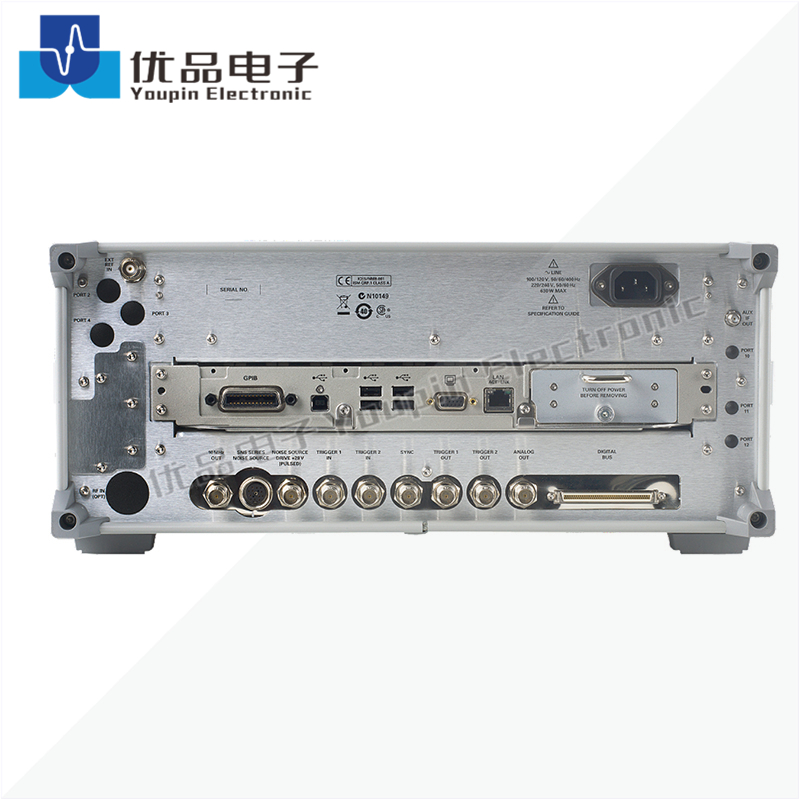

•USB 2.0、1000Base-T LAN、GPIB
•兼容 PSA、8566/68、856x 等的远程编程语言
•通用的 X 系列用户界面 / 开放式 Windows® XP 操作系统
作为 X 系列信号分析仪的旗舰产品,PXA 信号分析仪具有出色的性能,可降低测量不确定度和显示更多的信号细节,在 160 MHz 的分析带宽上提供高达 75 dB 的无杂散动态范围。其业界领先的技术指标包括 10 kHz 偏置(1 GHz)时 -129 dBc/Hz 的相位噪声(室温),±0.19 dB 的绝对幅度精度和 2 GHz(采用前置放大器和本底噪声扩展技术)时 -172 dBm 的显示平均噪声电平(DANL)灵敏度。



频率3 Hz 至 50 GHz
频率选件3.6、8.4、13.6、26.5、43、44、50 GHz,使用混频器可达 1.1 THz
最大分析带宽160 MHz
带宽选件25 MHz(标配),40、85、160 MHz
最大实时带宽160 MHz
实时带宽选件85, 160 MHz
1 GHz 时的 DANL-171 dBm
1 GHz 时,10 kHz 频偏处的相位噪声-132 dBc/Hz
1 GHz 时,30 kHz 频偏处的相位噪声-132 dBc/Hz
1 GHz 时,1 MHz 频偏处的相位噪声-146 dBc/Hz
总体幅度精度±0.19 dB
三阶截获(TOI),1 GHz 时+22 dBm
1 GHz 时的最大三阶动态范围119 dB
应用——通用
  • 89600 VSA 软件

  • 模拟解调

  • EMI 预先一致性

  • 灵活的数字调制分析

  • 噪声系数

  • 相位噪声

  • 脉冲

  • 实时频谱分析

  • 远程语言兼容性

  • SCPI 代码兼容性

  • 激励响应

  • MATLAB

应用——蜂窝
  • TD-SCDMA(包括 HSDPA/HSUPA/8PSK)

  • 1xEV-DO

  • GSM/EDGE/EDGE Evolution

  • LTE/LTE-Advanced

  • W-CDMA/HSPA/HSPA+

  • cdma2000

  • cdmaOne

  • iDEN/WiDEN/MotoTalk

应用——无线连通性
  • 802.16 OFDMA

  • Bluetooth® (BR/EDR/LE4.2/5.0)

  • WLAN (802.11a/b/g/p/j/n/ac/ah/ax)

应用——数字视频
  • 数字有线电视

  • DTM B

  • DVB-T/H/T2/T2-Lite

  • ISDB-T/Tmm

性能水平◆◆◆◆◆◇
标准衰减器衰减范围70 dB
标准衰减器步进2 dB
100% 截获概率的最短信号持续时间3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间5 ns
无杂散动态范围75 dBc
多域带宽160 MHz
显示视图
  • 密度

  • 频谱图

  • 密度频谱图

  • PvT(功率随时间的变化)频谱

  • PvT(功率随时间的变化)频谱图

  • PvT(功率随时间的变化)

触发
  • FMT(频率模板触发)

  • TQT(时间限定触发)

  • 电平

  • 射频猝发

  • 线路

  • 外置

  • 周期

使用频率模板触发的应用软件
  • 89600 VSA 软件

  • 实时频谱分析仪

2 GHz 时的 DANL,不配备前置放大器-155 dBm/Hz
10 GHz 时的 DANL,不配备前置放大器-157 dBm/Hz
可用应用 是
台式 是
Real-Time Data Streaming 否
