关于wifi6(WLAN IEEE 802.11ax)测试

浏览数量: 642     作者: 本站编辑     发布时间: 2020-03-10      来源: 本站

WLAN IEEE 802.11ax testing

11

苏州优品电子作为R&S的代理商,向您推荐罗德与施瓦茨(Rohde&Schwarz)测试解决方案,可通过实施第六代Wi-Fi,帮助测试工程师加入WLAN革命。

在2.4 GHz和5 GHz ISM频段运行的新IEEE 802.11ax修订版(Wi-Fi 6)旨在提高WLAN系统的效率,尤其是在密集信号环境和室外环境中,每个站点的吞吐量。Wi-Fi 6首次允许从接入点(AP)到接入点(AP)的同时调度多个站点的通信,这是Wi-Fi的一种革命。这就需要引入几个新功能,这些新功能需要采用新的测试和认证方法。我们独特的产品组合可提供非信令和信令模式的测试,非常适合满足这些需求。



The Wi-Fi 6 revolution

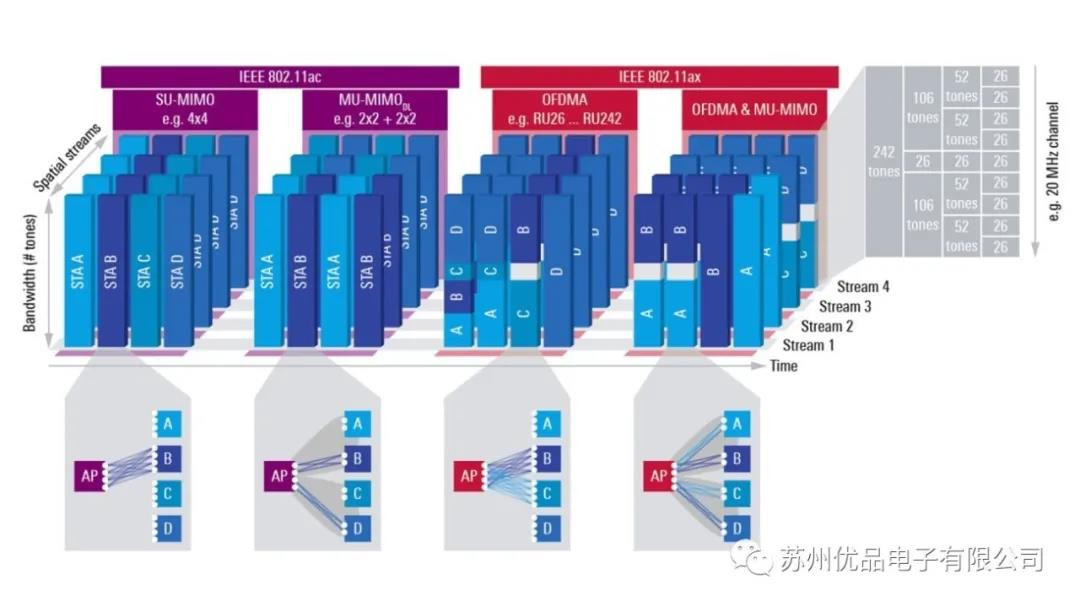

IEEE 802.11ax PHY本质上基于IEEE 802.11ac,但使用的副载波间隔减小了78.125 kHz。这使符号时间增加了三倍,再加上更长的保护时间,有助于提高鲁棒性和效率。也将支持1024QAM调制和MU-MIMO。主要的变化来自OFDMA的引入,它使多个站可以同时服务,以改善密集信号环境中的整体容量,延迟和效率。引入资源单元(RU)将可用频谱分成较小的部分。使用触发帧的调度过程可确保OFDMA和MU-MIMO方案中的同步上行链路通信

22

Your 802.11ax test challenges

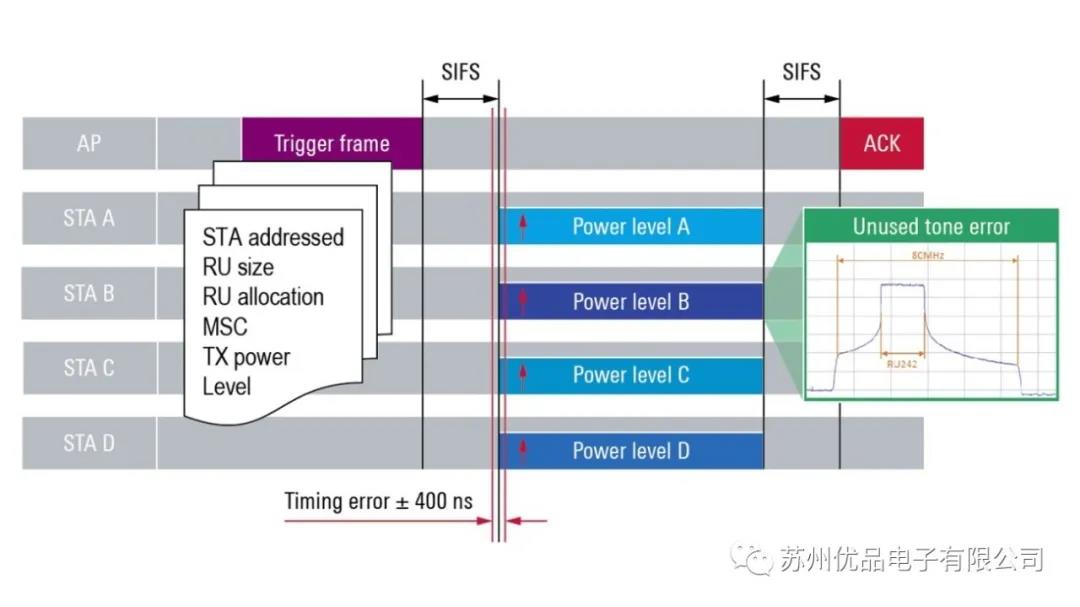

11ax标准定义了各种发射器和接收器测试,例如EVM,TX功率,频谱发射和灵敏度。例如,1024QAM调制需要信号生成功能,以在高达160 MHz的带宽和所需的分析带宽上以极低的失真传输参考信号。全新测试是为了确保电台按照新触发帧中定义的那样,针对上行链路的时间和频率资源的调度规则正确执行。这包括诸如时序误差,未使用的音调误差和TX功率调整之类的测量,这需要在信令模式下进行测试。


33

罗德与施瓦茨802.11ax测试解决方案的优势


  • 完整的解决方案集,涵盖了从RF到信令测试以及端到端数据应用测试功能的所有应用层对芯片组,模块,站和访问点的测试


  • 与生态系统中的主要参与者共同开发了从研发到生产和认证等各种目的的测试解决方案


  • 信令测试解决方案,涵盖开发和认证中OFDMA / MU-MIMO所需的新测试



相关产品

直通车

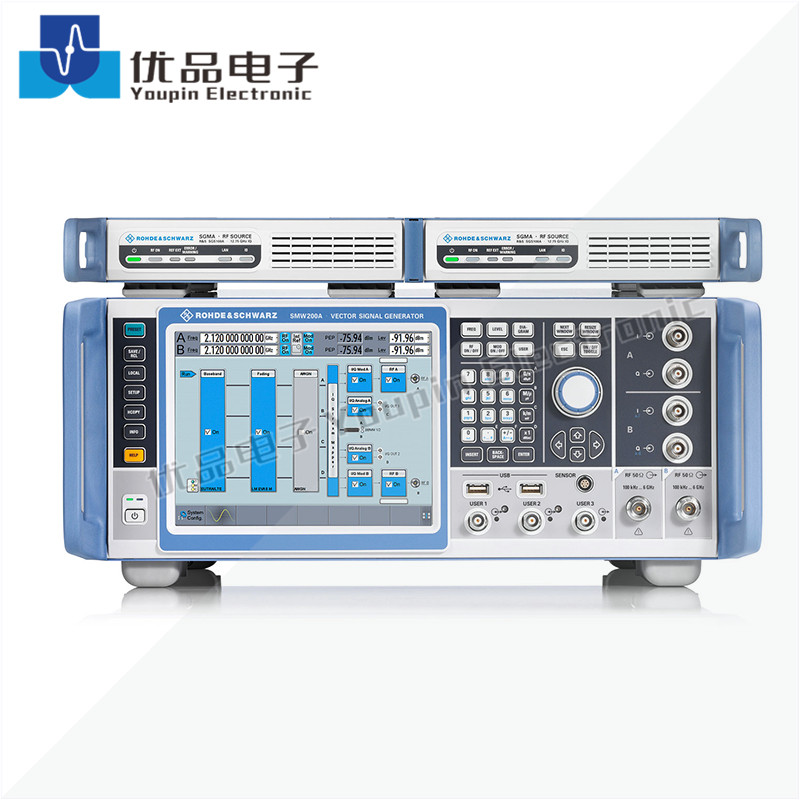

SMW200A_img_01_副本
