【方案介绍】罗德与施瓦茨 低成本多端口测试方案,用于多个DUT同时测试

浏览数量:6     作者:本站编辑     发布时间: 2020-08-17      来源:本站

用户在测试5G FR1介质滤波器、隔离器这类无源器件的S参数时,由于产品自身物理特性的限制,通常每个器件都需要调试。


测试挑战


元器件生产调试时间长,需求很多VNA调试工位,测试成本长期居高不下

为了满足批量生产的需求,用户需要布置很多工位来调试这些器件的S参数指标。传统的做法是在每个工位独立配置一台二端口VNA,这样整个车间会需求大量的VNA,导致用户的测试成本长期居高不下。如何进一步降低测试成本,成为用户当前最大的挑战。


传统测试方案带来大量的资源闲置

在调试这类无源器件时,通常只需观测一个测量画面下的曲线变化情况,与仪器相关的参数配置基本固定不变。而现代VNA测量功能非常强大,可以同时配置多组测量通道(Channel)和测量显示界面(Diagram),各测量通道之间的切换速度非常之快,肉眼几乎无法辨别。显然,一台VNA只对应一个DUT的传统测试方案,会造成仪器测量资源大量闲置。为了提高仪器的使用效率,迫切需要对仪器资源进行复用。


罗德与施瓦茨推出新的解决方案


罗德与施瓦茨提供更具性价比的多端口方案,用于多个DUT同时测试


针对以上情况,为了进一步降低测试成本,罗德与施瓦茨提供了一种更具性价比的测试方案:基于R&S®ZNB矢量网络分析仪和R&S®ZN-Z84开关矩阵的多端口扩展方案,该方案可对一台R&S®ZNB主机进行多工位复用。


方案特点:
  • 多端口同时测试

  • 测试速度快,成本低

  • 可多屏呈现且互不干扰

  • R&S®ZN-Z84即插即用,与主机连接方便

  • R&S®ZN-Z84采用固态开关,开关切换速度快

  • 用户界面友好,用户无需对R&S®ZN-Z84进行额外操作

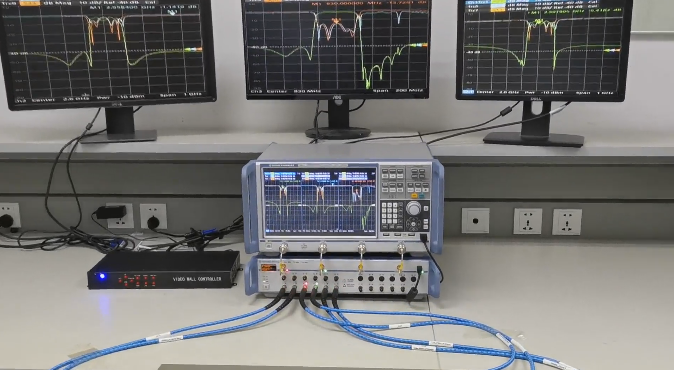

下图中,基于一台二端口矢量网络分析仪R&S®ZNB 和一台二进六出开关矩阵R&S®ZN-Z84,可将测量端口扩展成六个。用户可以将这六个测量端口划分为3组二端口测试,同时在R&S®ZNB中创建三个Channel 并显示成三个独立的画面, 每个Channel分别对应一个二端口DUT 测试(如Channel1对应Port1/Port2 ….  Channel3对应Port5/Port6)。借助外置的商用视频切割器,将三个测试画面切割并独立输出显示,这样每个测量工位只显示自己DUT的测量画面。

22222222



三个DUT通过共用一台网络分析仪,实现了独立调试和独立显示、互不干扰,从而大大降低了产线成本。同时,测试速度和测试精度俱佳。


同理,如果开关矩阵配置为最大24个端口,用户可以将24个端口划分为12个二端口测试,最多同时调试12个二端口器件。
